ステンレス鋼フランジゲートバルブクラス150、300

Stainless Steel Flanged Gate Valve Class 150, 300

ステンレス鋼フランジゲートバルブクラス150、300

当社のステンレス鋼製フランジゲートバルブは、クラス150とクラス300の両方の圧力定格に対応し、様々な圧力環境への柔軟性を確保しています。確実な設置を可能にするフランジ接続とステンレス鋼製の本体により、耐腐食性と長寿命を確保し、お客様のバルブニーズに応えるコスト効率と耐久性に優れたソリューションを提供します。

サイズ :
From 2" to 24"
エンドコネクション :
Flanged
材料 :
Stainless Steel (SS304, SS316 options)
温度範囲 :
-20°C to +400°C
圧力定格 :
From 150LBS to 300LBS
設計基準 :
API 600
適切な培地 :
Oil，Gas，Water
手術 :
Handwheel operated, Gearbox (Optional), or Actuated for automation.

今すぐ問い合わせる

カテゴリー

どのようにお手伝いできますか

ご都合のよい方法でご連絡いただけます。メールまたはお電話にて24時間365日対応しております。

新製品

説明

主な特徴

材質: 高品質のステンレス鋼構造で耐腐食性と耐久性が向上しています。

設計基準: ゲートバルブの国際設計基準を満たし、安全性と信頼性を確保します。

圧力クラス: クラス 150 とクラス 300 が用意されており、さまざまな圧力条件に適しています。

フランジ接続: 簡単かつ安全な設置が可能で、漏れのリスクを最小限に抑えます。

操作: 限られたスペース環境でスムーズに操作できる非上昇ステム設計。

用途: パイプライン、産業プロセス制御、流体分離システムのオン/オフサービスに最適です。

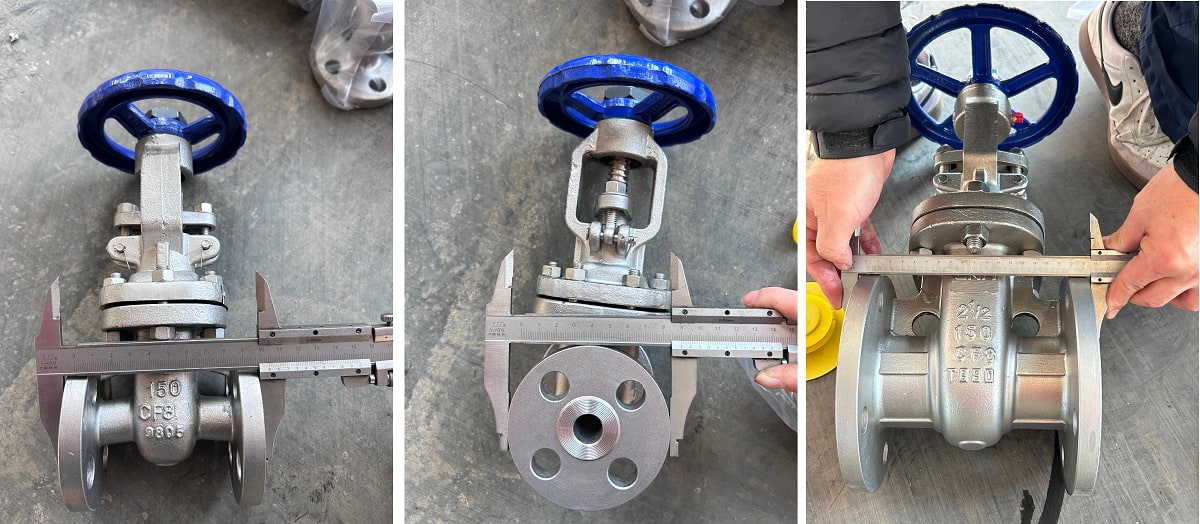

製品測定

Stainless Steel Construction Gate Valve

アプリケーション

1. 石油・ガス産業: 安全な隔離を保ちながら原油とガスの流れを制御するのに最適です。

2. 水処理：水道管や処理施設の流量制御に適しています。

3. 石油化学産業: 製油所の強力な化学物質や液体に信頼性があります。

4. 発電：発電所の高圧・高温環境下でも耐久性があります。

ゲートバルブ10kの寸法

NPS-DN		標準寸法				クラス150Lbフランジ寸法
ln	mm	d	L	H	W	D	D1	D2	b	f	z-Φd
2	50	50	178	360	200	152	120.5	92	16	1.6	4-19
2.5	65	63	191	395	220	178	139.7	105	18	1.6	4-19
3	80	76	203	435	250	191	152.4	127	19.5	1.6	4-19
4	100	100	229	522	280	229	190.5	157	24	1.6	8-19
5	125	127	254	570	300	254	215.9	186	24	1.6	8-22
6	150	150	267	610	350	279	241.3	216	25.5	1.6	8-22
8	200	200	292	950	350	343	298.5	270	29	1.6	8-22

NPS-DN		標準寸法				クラス150Lbフランジ寸法
ln	mm	d	L	H	W	D	D1	D2	b	f	z-Φd
10	250	250	330	935	400	406	362	324	30.5	1.6	12-25
12	300	300	356	1065	500	483	431.8	381	32	1.6	12-25
14	350	336	381	1220	600	533	476.3	413	35	1.6	12-28
16	400	387	406	1065	600	597	539.8	470	37	1.6	16～28歳
18	450	438	432	1345	650	635	577.9	533	40	1.6	16-32
20	500	488	457	1480	750	699	635.0	584	43	1.6	20～32歳
24	600	590	508	1065	920	813	749.3	692	48	1.6	20～35歳

証明書

CNM VALVE を選ぶ理由

専門的な製造: 長年の経験を持つ CNM Valve は、ステンレス鋼ゲートバルブの製造においてトップクラスのエンジニアリングを提供します。

国際標準準拠: すべてのバルブは国際標準に準拠しており、最大限の安全性とパフォーマンスを保証します。

CNM VALVE は、特定のプロジェクト要件とスケジュールを満たすために、迅速な納品とカスタマイズサービスを提供します。

詳細情報や見積り依頼については、CNM VALVE の Web サイトをご覧いただくか、弊社の営業チームに直接お問い合わせください。

お問い合わせ

お問い合わせやご注文については、今すぐ当社チームまでご連絡ください。

メールアドレス: market@valvescenter.com

電話番号: +86 138 6861 8624

ウェブサイト: www.valvescenter.com

ホットタグ : ステンレス鋼製ゲートバルブ手動ハンドル操作ゲートバルブクラス300プレッシャーゲートバルブライジングステムデザインゲートバルブクラス 150 圧力ゲートバルブ産業用パイプラインアプリケーションゲートバルブ
