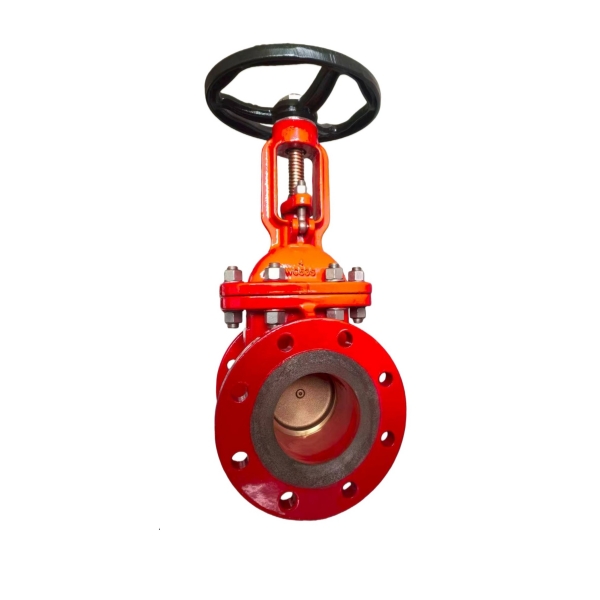

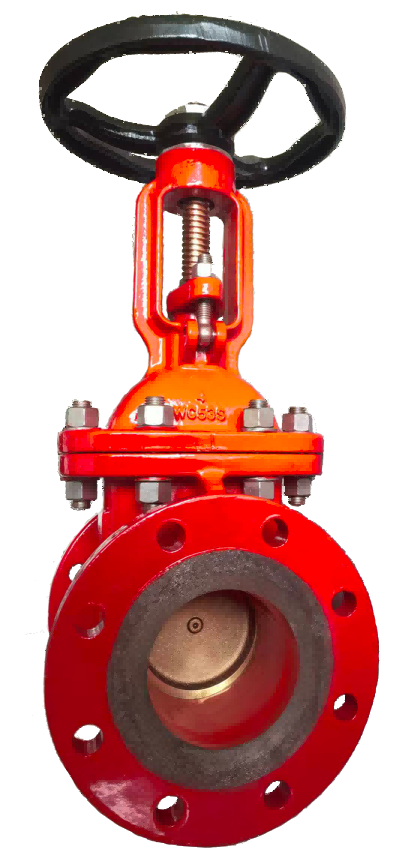

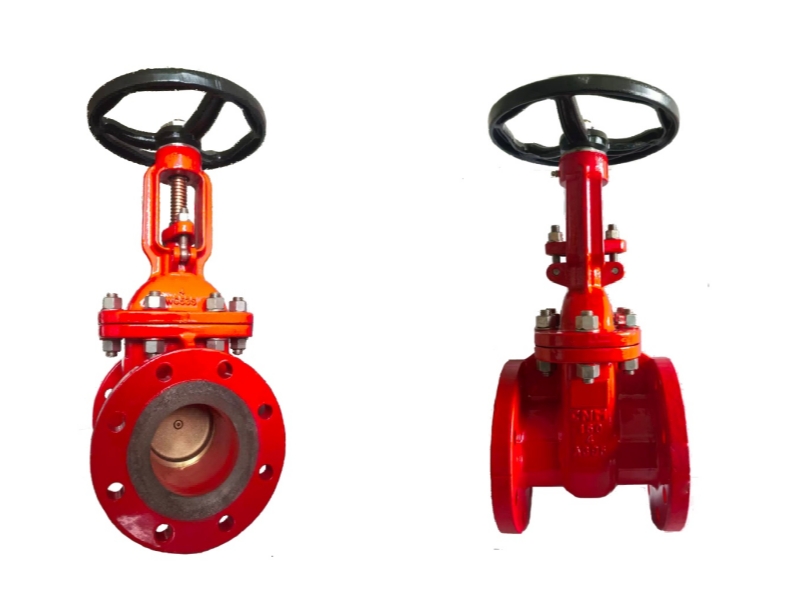

ダクタイル鋳鉄製ゲートバルブクラス150

ダクタイル鋳鉄製ゲートバルブクラス150

当社のプレミアム製品をご紹介します ダクタイル鋳鉄製クラス150ボルト締めボンネット、RFゲートバルブ堅牢なエンジニアリングと信頼性の高いパフォーマンスをシームレスに融合させた製品。 API 600 そして AWWA C515 各種規格に準拠したこのバルブは、効率性、安全性、耐久性を求める業界にとって信頼できる選択肢です。

設計から ダクタイル鋳鉄 ASTM A395バルブ本体は優れた強度と耐久性を備え、過酷な運転条件下でも長寿命を実現します。ボルト締めのボンネット構造はシール性を向上させると同時に、メンテナンスの容易性を高め、重要な用途におけるダウンタイムを最小限に抑えます。

優れたパフォーマンスのために、内部トリムはカスタマイズ可能です。 ステンレス鋼316L または アルミニウム青銅優れた耐食性と耐摩耗性を提供します。 突起面フランジ（RFフランジ）このバルブは、パイプラインへの確実な接続と安定した流量制御を保証します。

サイズ :
2” to 14” (DN50–DN350)
接続の終了 :
Flanged, Raised Face (RF)
材料 :
Ductile Iron ASTM A395-65-45 (Optional: Carbon Steel ASTM A216 WCB)
温度範囲 :
Up to 80℃ for water service (can reach 120℃ depending on sealing materials)
圧力定格 :
Class 150
設計基準 :
API 600 / AWWA C515
適切な培地 :
Potable water, wastewater, fire protection water, neutral liquids, and light industrial fluids
手術 :
Handwheel (manual)

今すぐお問い合わせください

カテゴリー

何かお手伝いできることはありますか？

ご都合の良い方法でご連絡ください。メールまたはお電話にて24時間365日対応しております。

新製品

説明

ダクタイル鋳鉄クラス150ゲートバルブは、給水、廃水、および一般的な産業用途での確実な遮断のために設計されています。 ボルト締めボンネット構造 そして 突起面フランジ（RFフランジ）このバルブは、優れた密閉性能、耐久性、およびメンテナンスの容易さを保証します。

から作られています ダクタイル鋳鉄 ASTM A395 優れた強度と靭性を実現するため、このバルブは、 AWWA C515 そして API 600 デザイン基準。内装トリムは アルミニウム青銅またはステンレス鋼316L優れた耐腐食性と耐摩耗性を備え、過酷な作業環境下での長期使用に適しています。

製品の特徴

高強度ボディ： ASTM A395規格のダクタイル鋳鉄製の本体は、ねずみ鋳鉄に比べて優れた耐衝撃性と延性を備えています。
耐腐食性トリム： オプションとして、耐用年数を延ばすためのALブロンズ製またはSS316L製のウェッジ／シートリングをご用意しています。
ボルト締めボンネット設計： 確実な密閉性と容易なメンテナンスを実現します。
レイズドフェイスフランジ（RF）： 標準的な配管システムとの信頼性の高い接続と互換性を提供します。
スムーズな動作： 低い操作トルク、昇降式ステム設計、耐久性の高いハンドホイールを採用。
規格準拠： 準拠する API 600 そして AWWA C515 ゲートバルブの規格。
多用途なアプリケーション： 飲料水、下水、消火設備、および工業用パイプラインに適しています。

技術仕様

設計基準: API 600 / AWWA C515
本体材質： ダクタイル鋳鉄 ASTM A395-65-45（オプション：炭素鋼 ASTM A216 WCB）
トリム素材： ALブロンズ／ステンレス鋼316L
公称圧力: クラス150
接続終了: フランジ付き、レイズドフェイス（RF）
サイズ範囲： 2インチ～14インチ（DN50～DN350）
手術： ハンドホイール（手動）
ボンネットタイプ: ボルト留めボンネット
寸法: ASME B16.10に準拠

寸法はインチとミリメートルで表記されています。
DN	L	Dk	D	Dg	b	そして	Do	H
2”	178	120.6	152	91.9	15.7	4～19	178	380
4”	229	190.5	229	157.2	23.9	8～19	250	615
6”	267	241.3	279	215.9	25.4	8～22	300	803
8”	292	298.4	343	269.7	28.4	8～22	350	1010
14インチ	381	476.2	533	412.8	34.8	12～29	508	1608

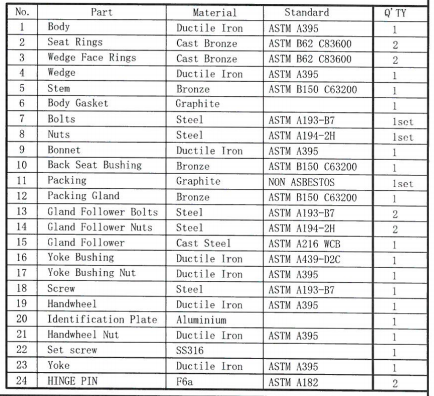

いいえ。	一部	材料	標準	数量	いいえ。	一部	材料	標準	数量
1	体	ダクタイル鋳鉄	ASTM A395	1	13	グランドフォロワーボルト	鋼鉄	ASTM A193-B7	2
2	シートリング	鋳造青銅	ASTM B62 C83600	2	14	腺フォロワーナット	鋼鉄	ASTM A194-2H	2
3	ウェッジフェイスリング	鋳造青銅	ASTM B62 C83600	2	15	腺フォロワー	鋳鋼	ASTM A216 WCB	1
4	ウェッジ	ダクタイル鋳鉄	ASTM A395	1	16	ヨークブッシング	鋼鉄	ASTM A439-D2C	1
5	幹	ブロンズ	ASTM B150 C63200	1	17	ヨークブッシングナット	ダクタイル鋳鉄	ASTM A395	1
6	ボディガスケット	黒鉛		1	18	スクリュー	鋼鉄	ASTM A193-B7	1
7	ボルト	鋼鉄	ASTM A193-B7	1セット	19	ハンドホイール	ダクタイル鋳鉄	ASTM A395	1
8	ナッツ	鋼鉄	ASTM A194-2H	1セット	20	識別プレート	アルミニウム		1
9	ボンネット	ダクタイル鋳鉄	ASTM A395	1	21	ハンドルナット	ダクタイル鋳鉄	ASTM A395	1
10	後部座席ブッシング	ブロンズ	ASTM B150 C63200	1	22	セットスクリュー	SS316		1
11	パッキング	黒鉛	非アスベスト	1セット	23	ヨーク	ダクタイル鋳鉄	ASTM A395	1
12	パッキンググランド	ブロンズ	ASTM B150 C63200	1	24	ヒンジピン	F6a	ASTM A182	2

アプリケーション

都市部の水道配水および浄水処理
廃水処理システム
消火設備配管
灌漑および農業システム
工業用流体制御

証明書
