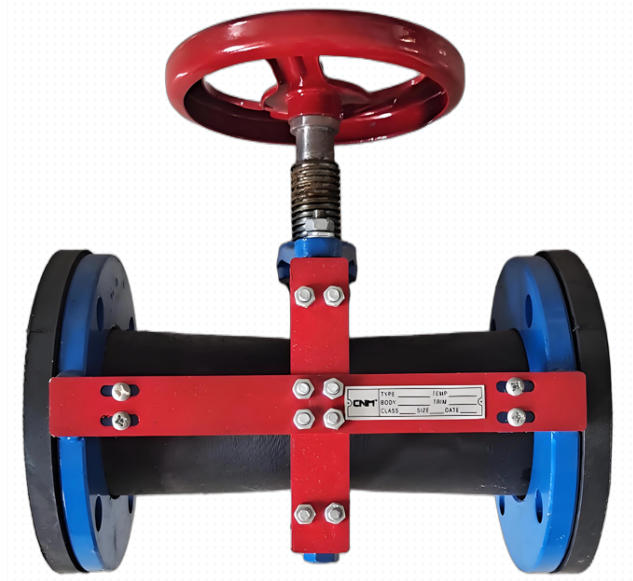

ピンチバルブ

ピンチバルブ

ピンチバルブは、独自の構造を持つ新型バルブであり、優れた耐摩耗性と耐腐食性から高い評価を得ています。粒状スラリーや化学媒体の搬送システムにおいて、様々な圧力配管における制御に適しています。

適用範囲： 化学工業、石油、発電、アルカリプラント、鉱物処理、セメント、石炭選炭、非金属産業などにおいて、パイプライン内の高濃度粒状物質の流れを迅速に制御・遮断することができます。

適用可能な媒体： 紙パルプ、下水、スラグ、石炭スラグ、沈殿物など

動作温度： -30℃～120℃。ご要望に応じて、より高い温度にも対応可能です。

圧力範囲： -0.3～2.5MPa（ご注文時にご指定ください）。

作動方法： 手動式、電動式、空気圧式。

バルブ本体材質：ねずみ鋳鉄、アルミニウム合金、炭素鋼構造部品。

主弁の材質：

バルブ本体： 炭素鋼、鋳鉄、鋳造アルミニウム、またはプラスチック製の外殻材。

バルブステムとプレッシャープレート： 炭素鋼、鋳鉄、ステンレス鋼などの材料。

留め具： 耐腐食性高強度ボルト；グレード：4.8、8.8。

フランジ： 炭素鋼、ステンレス鋼（お客様のご要望に応じて）。

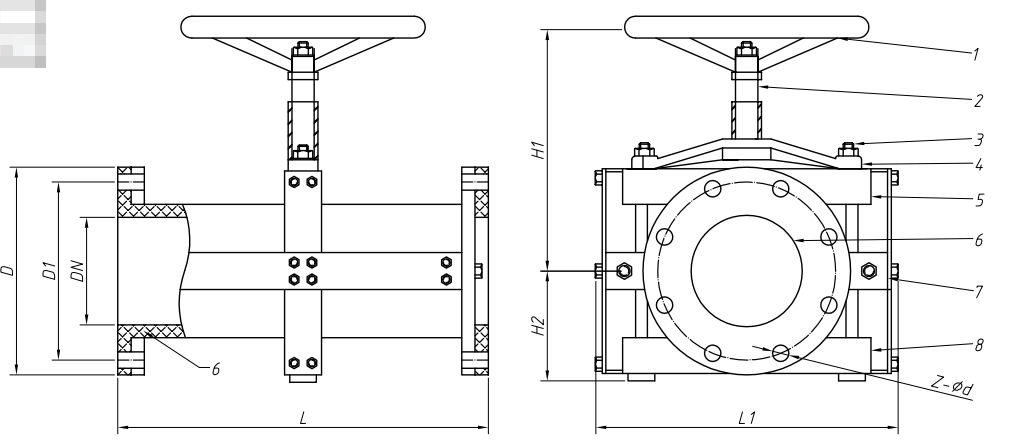

バルブの構造特性：

端面シール方式は、バルブの仕様および加工方法に基づいて決定されます。

シンプルなバルブ構造で、メンテナンスが容易です。

耐用年数を大幅に延長します。メンテナンス時にはボルトを外し、ゴムスリーブのみを交換するだけで済みます。バルブ本体は複数回再利用できるため、コストを大幅に削減できます。

ゴムスリーブバルブの用途：

発電所、化学工場：耐酸性・耐アルカリ性ゴムを使用してください。

鉱山（石炭、鉄、金、非鉄金属など）：粒子が大きく、衝撃が強いため、天然ゴムまたは耐摩耗性の高い配合ゴムを使用する。

油分含有量が高い場合：耐油性ゴムを使用してください。

カスタムフランジ規格：

アメリカ規格：ASME/ANSI B16.5-2003 スリップオン溶接ネックフランジ

日本規格:JIS B2210~JIS B2216 10K PL

ドイツ規格:‌ DIN 2544 (45、46)

英国規格：BS 4504

フランス規格：NF E29-211 鋼製フランジ
